汽車零部件噴漆廢氣處理工藝

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-09-03 00:00:00【大中小】

汽車零部件噴漆過程中會產生含漆霧顆粒、揮發性有機物（VOCs）的廢氣，其中VOCs主要包括苯系物、醇類、酯類、酮類等，若直接排放會污染大氣環境并危害人體健康。因此，需采用“預處理+VOCs深度處理”的組合工藝，確保達標排放（如《大氣污染物綜合排放標準》GB16297-1996或地方更嚴格的排放標準）。以下是典型噴漆廢氣處理工藝的詳細解析：

一、廢氣特性分析

噴漆廢氣的主要特點：

顆粒物：漆霧（粒徑小，約0.5-10μm，粘性強）；

VOCs：濃度波動大（通常50-500mg/m³，高VOC涂料可達1000mg/m³以上），風量大（5000-50000m³/h）；

成分復雜：含苯系物（致癌）、酯類（刺激性）等多種污染物；

濕度與溫度：噴漆房溫度約20-30℃，濕度因噴漆水幕或空調可能較高（60%-80%）。

二、核心處理工藝

1. 預處理：去除漆霧顆粒

漆霧顆粒若不預先去除，會導致后續VOCs處理設備（如活性炭、催化劑）堵塞或失效，因此預處理是關鍵。常用技術：

工藝	原理	適用場景	優缺點
干式過濾	利用多孔材料（如無紡布、玻璃纖維、活性炭氈）攔截漆霧顆粒。	中小風量（≤10000m³/h），漆霧濃度較低。	優點：無廢水，維護簡單；缺點：過濾材料易飽和（需定期更換），對高濕度廢氣易受潮失效。
濕式洗滌	廢氣通過水簾、噴淋塔或多級填料塔，利用水的表面張力捕集漆霧（可添加漆霧凝聚劑）。	大風量、高濕度廢氣，或與其他工藝（如RTO/RCO）配套。	優點：處理效率高（≥95%），可降溫；缺點：產生含漆霧廢水（需后續處理），能耗較高。

2.VOCs深度處理：降解有機污染物??

預處理后，廢氣中VOCs濃度通常降至50-500mg/m³（部分高濃度場景可能更高），需進一步處理以滿足排放要求（如≤50mg/m³，部分地區≤20mg/m³）。主流技術如下：

（1）吸附法（含吸附濃縮）

原理：利用活性炭、分子篩等多孔材料的高比表面積吸附VOCs，吸附飽和后通過熱空氣/氮氣脫附再生（吸附濃縮工藝）。

核心設備：固定床吸附罐、活性炭纖維吸附箱、分子篩轉輪（適用于低濃度大風量）。

適用場景：中低濃度（≤1000mg/m³）、大風量廢氣（如汽車零部件噴漆）。

組合工藝：

“活性炭吸附+催化燃燒（RCO）”：吸附飽和的活性炭通過RCO裝置加熱脫附，VOCs在催化劑作用下氧化為CO?和H?O（脫附溫度180-250℃，催化燃燒溫度250-400℃）。

“分子篩轉輪吸附濃縮+RTO/RCO”：低濃度大風量廢氣經轉輪濃縮（濃縮倍數5-20倍）后，變為高濃度小風量廢氣，再進入RTO（蓄熱式焚燒，800℃以上）或RCO徹底降解。

優點：吸附法去除效率高（≥90%），RCO/RTO處理徹底（≥97%）；組合工藝能耗低（RCO利用燃燒余熱脫附）。

缺點：活性炭需定期更換（成本較高）；分子篩轉輪初期投資大；需控制濕度（≤60%）和粉塵（避免堵塞吸附劑）。

（2）蓄熱式焚燒（RTO）

原理：廢氣在800-1000℃的高溫下直接氧化分解為CO?和H?O，利用蓄熱陶瓷回收熱量（切換閥控制氣流方向，熱效率≥95%）。

適用場景：高濃度（≥1000mg/m³）、大風量廢氣（如溶劑型涂料噴漆線）。

優點：處理效率高（≥99%），無二次污染；熱能可回收（降低運行成本）。

缺點：投資高（設備體積大）；需嚴格控制廢氣中粉塵、鹵素（如Cl、F）等雜質（避免腐蝕設備）；不適合低濃度廢氣（能耗高）。

（3）催化燃燒（RCO）

原理：在催化劑（如鉑、鈀、錳氧化物）作用下，VOCs在250-400℃低溫氧化分解，熱量通過換熱器回收。

適用場景：中低濃度（100-1000mg/m³）、大風量廢氣（如水性涂料或溶劑型涂料混合廢氣）。

優點：能耗低（低溫反應）；無明火，安全性高；催化劑可重復使用（壽命3-5年）。

缺點：催化劑易中毒（需脫除硫、磷、硅等雜質）；對高濃度廢氣需額外加熱（成本增加）。

（4）光催化/低溫等離子（輔助技術）

原理：光催化（UV燈+TiO?催化劑）利用光生空穴氧化VOCs；低溫等離子（高頻電場電離氣體）通過自由基降解有機物。

適用場景：低濃度（≤500mg/m³）、小風量廢氣（常作為輔助工藝）。

缺點：單獨使用易不達標（降解率通常＜70%）；存在臭氧二次污染風險；需與其他工藝（如活性炭吸附）聯用。

三、典型組合工藝推薦

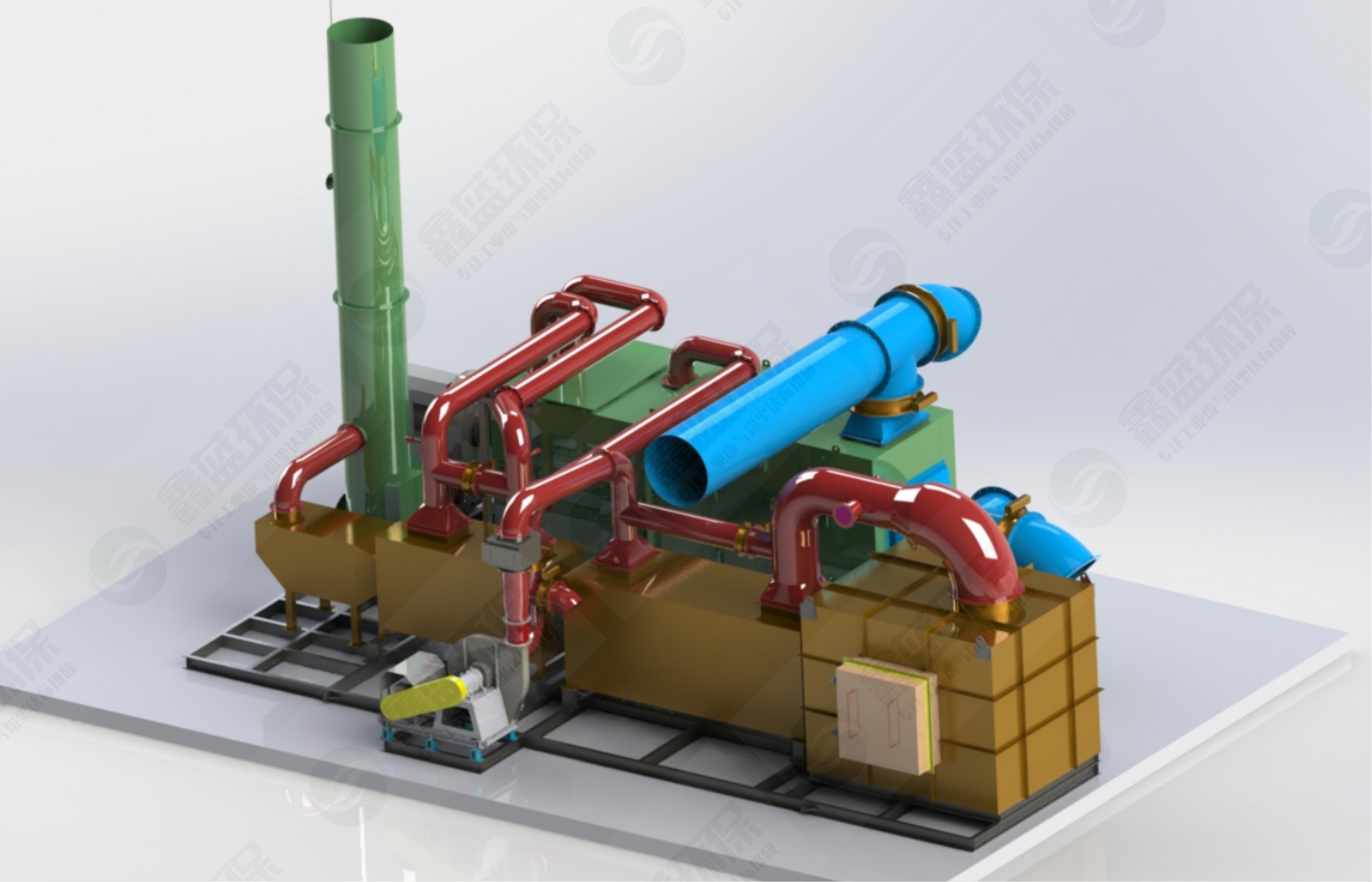

根據汽車零部件噴漆廢氣的特點（大風量、中低濃度為主），“預處理（干式過濾/濕式洗滌）+吸附濃縮（活性炭/分子篩轉輪）+催化燃燒（CO）”是最常用的組合工藝，具體流程如下：

1.廢氣收集：通過集氣罩+管道系統收集噴漆房廢氣（控制風速0.5-1.5m/s，避免無組織排放）。

2.預處理：先經干式過濾（濾筒/布袋）去除大顆粒漆霧（效率≥90%）；若濕度高（＞60%），增加除濕器（降低后續吸附劑受潮風險）；可選配噴淋塔（進一步捕集細微漆霧，同時降溫）。

3.吸附濃縮：預處理后廢氣進入活性炭吸附箱（或多級吸附），VOCs被吸附（凈化效率≥95%），凈化后廢氣通過15-30m高排氣筒排放。

4.脫附再生：吸附飽和的活性炭通過CO裝置加熱（180-250℃），VOCs脫附并氧化分解（熱能回用于脫附，降低能耗）。

四、關鍵設計要點與注意事項

1.收集效率：噴漆房需密閉（門窗關閉），集氣罩風速≥0.5m/s（確保無組織排放控制）。

2.濕度控制：濕式噴漆房需配置除濕裝置（如冷凍干燥機），避免吸附劑受潮（活性炭最佳工作濕度≤60%）。

3.安全防護：RCO/RTO需設置防爆閥、溫度聯鎖（超溫自動切斷燃料）、消防系統（噴淋+滅火器）；吸附裝置需配置泄爆片（針對可燃氣體）。

4.二次污染控制：干式過濾的廢濾材屬于危險廢物（HW49），需委托有資質單位處理；濕式洗滌的廢水需經污水處理站（隔油+生化處理）達標后排放；催化燃燒產生的NOx需通過SCR脫硝（若排放標準嚴格要求）。

總結：汽車零部件噴漆廢氣處理需根據風量、濃度、成分選擇“預處理+吸附濃縮+RCO”或“RTO”等工藝，兼顧處理效率、運行成本與安全性，同時滿足環保達標要求。
