鑫藍環保SMT廢氣處理工藝

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-08-13 00:00:00【大中小】

SMT（表面貼裝技術）是電子制造的核心工藝，涉及錫膏印刷、貼片、回流焊、波峰焊等工序。其廢氣主要來源于焊料（錫膏/錫條）、助焊劑、清洗劑等材料的揮發及高溫反應，成分復雜且包含顆粒物、VOCs及潛在有害物質。以下為SMT廢氣處理的詳細方案：

一、廢氣來源與特性

（一）廢氣來源

錫膏印刷：溶劑型錫膏（含松香、樹脂、有機溶劑如異丙醇、乙醇）揮發產生VOCs。

回流焊/波峰焊：

焊料（錫鉛或無鉛）高溫熔融時產生焊錫煙塵（金屬氧化物、微小顆粒物）。

助焊劑（含活性劑、樹脂、有機溶劑）受熱揮發，釋放VOCs（松香類、醇類、酯類）。

清洗工序（若需）：使用清洗劑（如異丙醇、氟氯烴）清洗焊后殘留，產生VOCs。

（二）廢氣特性

成分復雜：

VOCs：松香、異丙醇、乙醇、乙酸乙酯、甲苯等（助焊劑/錫膏揮發）。

顆粒物：焊錫煙塵（粒徑0.1-10μm，含Sn、Pb、Cu等金屬氧化物）。

潛在酸性氣體：若助焊劑含鹵素（Cl、Br），可能生成HCl、HBr等。

濃度波動：

顆粒物濃度：波峰焊工序可達100-500mg/m³（未處理時）。

VOCs濃度：錫膏印刷工序低（＜500mg/m³），回流焊/波峰焊中等（500-3000mg/m³）。

溫度與濕度：回流焊廢氣溫度較高（150-250℃），需預處理降溫；濕度因車間環境而異（通常潔凈車間濕度控制30%-60%）。

二、處理工藝設計

SMT廢氣處理需遵循“分質收集、預處理優先、組合工藝達標”原則，核心工藝為：收集→預處理（顆粒物+VOCs前處理）→核心處理（VOCs去除）→深度處理（異味/殘留）→排放。

（一）廢氣收集

目標：高效捕集各工序廢氣，避免無組織排放，同時維持潔凈車間環境。

收集方式：

錫膏印刷機：頂部吸風罩（風速0.5-1.0m/s），覆蓋印刷區域。

回流焊爐：爐體密閉，設排風接口（風量按爐膛體積×換氣次數計算，通常8-12次/h）。

波峰焊機：焊錫槽上方吸風罩（風速1.0-1.5m/s），結合爐體密閉。

清洗工序：局部排風罩（風速0.3-0.5m/s）。

風量計算：根據設備尺寸、罩口風速、換氣次數綜合確定，確保捕集效率＞90%。

（二）預處理

目標：去除顆粒物、降溫除濕，保護后續處理設備。

顆粒物處理：

初效過濾：金屬網過濾器（去除大顆粒焊錫渣，粒徑＞5μm）。

中高效過濾：袋式過濾器/濾筒過濾器（去除細顆粒物，粒徑＞0.5μm，效率＞90%）。

HEPA過濾（可選）：對粒徑＜0.3μm的顆粒物，效率＞99.97%（若排放標準對顆粒物要求極嚴）。

降溫除濕：

噴淋塔：若廢氣溫度＞60℃（如波峰焊廢氣），通過水噴淋降溫（溫度降至40℃以下），同時去除部分水溶性VOCs（如乙醇、異丙醇）。

換熱器：高溫廢氣經板式/管式換熱器與新風換熱，回收熱量（可用于預熱新風或車間供暖）。

酸堿中和（若含酸性氣體）：噴淋塔內添加NaOH溶液（中和HCl、HBr），或H?SO?溶液（中和堿性氣體）。

（三）核心處理（VOCs去除）

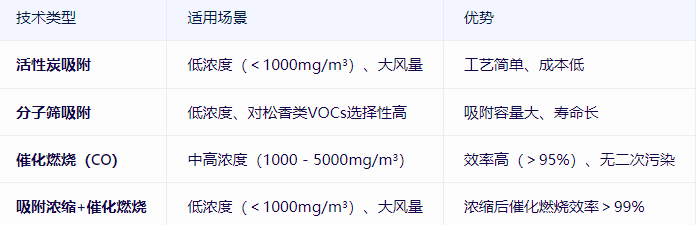

根據VOCs濃度、風量選擇技術，SMT廢氣VOCs濃度中等（500-3000mg/m³），推薦吸附濃縮+催化燃燒或活性炭吸附+定期再生工藝。

典型組合工藝：

預處理+活性炭吸附：低濃度廢氣經過濾、降溫后進入活性炭吸附箱（兩級串聯，效率＞90%），飽和活性炭定期更換（危廢處置）或蒸汽再生（再生氣進入催化燃燒）。

預處理+吸附濃縮+催化燃燒：低濃度廢氣經活性炭/分子篩吸附濃縮（濃縮比5-15倍），解吸氣（濃廢氣）進入催化燃燒裝置，氧化為CO?和H?O（效率＞95%）。

（四）深度處理（可選）

若排放標準對異味（如松香焦糊味）或極低濃度VOCs有要求，可增設：

光催化氧化：UV光解（185nm/254nm）結合TiO?催化劑，分解殘留VOCs（效率30%-50%）。

生物濾池：利用微生物降解VOCs（適合水溶性好的物質，如乙醇、異丙醇）。

三、設計要點與合規性

安全設計：

焊錫煙塵屬可燃粉塵，設備需防爆（電機、儀表防爆等級≥ExdⅡBT4），配置泄爆口、阻火器、可燃?xì)怏w報警儀。

催化燃燒裝置需設置緊急稀釋系統（當VOCs濃度接近爆炸下限時自動稀釋）。

排放標準：

符合《大氣污染物綜合排放標準》（GB16297）、《揮發性有機物無組織排放控制標準》（GB37822）及地方電子行業專項標準。

關注非甲烷總烴（＜60mg/m³）、顆粒物（＜120mg/m³）、錫及其化合物（＜8.5mg/m³）、苯系物（如甲苯＜40mg/m³）的排放限值。

能源回收：

回流焊/波峰焊廢氣余熱通過換熱器回收，用于預熱新風或車間供暖（節省能耗20%-30%）。

催化燃燒余熱可回用（如加熱解吸空氣或生產用水）。

四、運行維護

過濾器維護：監測壓差，初效過濾器每1-2個月更換，中高效過濾器每3-6個月更換（依顆粒物濃度而定）。

活性炭管理：定期檢測吸附效率（如碘值），更換周期3-6個月（低濃度工況可延長至1年），飽和活性炭按危廢處置或再生。

催化燃燒催化劑：每2-5年檢測活性（如CO轉化率），中毒后需更換（避免含S/Cl物質進入）。

噴淋塔維護：每1-2個月清理噴嘴、更換循環水（防堵塞），定期檢測pH值（酸堿中和工況）。

鑫藍環保科技（昆山）有限公司多年來專注于SMT廢氣處理設計、制造和安裝。我們產品有RTO蓄熱焚燒、RCO蓄熱催化燃燒、CO催化燃燒、TO直燃爐、有機廢氣處理設備、冷凝回收、防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器、旋風除塵器、洗滌塔、活性炭吸附箱、靜電除油設備等。
