鋼結構噴漆作業產生的大風量廢氣具有低濃度、高濕度、含漆霧及揮發性有機物（VOCs）的特點，處理需兼顧漆霧捕集、VOCs降解、運行成本及排放達標。以下從鋼結構噴漆廢氣工藝流程、核心設備、參數設計、案例參考等維度展開，提供系統化解決方案：

一、廢氣特性分析：明確處理目標

鋼結構噴漆廢氣主要成分包括：

漆霧：未附著的漆粒（粒徑1-100μm），呈液態或固態，易堵塞后續設備；

VOCs：以苯、甲苯、二甲苯（BTEX）為主，濃度50-300mg/m³（低濃度），伴有少量醇、酮類溶劑；

濕度：水簾柜或濕式噴漆導致廢氣濕度高（60%-90%），需防冷凝；

風量：單臺噴漆線風量通常5000-20000m³/h，大型鋼結構廠可達50000-100000m³/h。

排放標準：需滿足《大氣污染物綜合排放標準》（GB16297-1996）或地方標準

二、工藝流程設計：分階段處理

大風量噴漆廢氣處理需先捕集漆霧，再降解VOCs，避免漆霧堵塞后續設備（如活性炭孔隙）。典型工藝流程如下：

步驟1：漆霧預處理（關鍵！）

漆霧未捕集會導致活性炭吸附效率下降、催化燃燒設備堵塞，因此需優先去除。

干式過濾（推薦）：

結構：多級過濾（初效G4級+中效F7級+高效F9級濾筒）；

優勢：無廢水產生，維護簡單（濾筒更換周期1-3個月）；

適用場景：水簾柜后廢氣（已去除大部分漆霧，需深度過濾）或干式噴房。

濕式洗滌（備選）：

結構：水簾柜+旋流塔（噴淋水與漆霧碰撞捕集）；

優勢：漆霧捕集效率高（90%以上），同時降溫降塵；

缺點：產生含漆廢水（需加藥絮凝+壓濾處理，成本高），濕度增加（需防冷凝）。

步驟2：VOCs深度處理

低濃度VOCs需選擇成本低、效率穩定的技術，常見組合如下：

方案A：活性炭吸附+催化燃燒（推薦）

原理：活性炭吸附VOCs（效率90%-95%），飽和后通過催化燃燒（300-400℃）將吸附的VOCs分解為CO?和H?O，實現活性炭再生。

優勢：

吸附效率高，可應對低濃度VOCs；

催化燃燒無明火，安全性高（相比直接燃燒）；

活性炭可循環使用（3-5年壽命），運行成本低（僅需補充少量活性炭）。

設計要點：

活性炭選型：蜂窩狀活性炭（比表面積大，阻力低），碘值≥800mg/g；

吸附床層數：2-3層（并聯設計，一用一備一脫附），確保連續運行；

催化燃燒參數：催化劑（貴金屬Pt/Pd，壽命≥8000h），預熱溫度200-250℃，脫附風量10%-20%處理風量。

方案B：沸石轉輪吸附+RTO（高溫焚燒）

原理：沸石轉輪濃縮VOCs（濃縮比10-20倍），濃縮后進入RTO（800-900℃）焚燒，分解效率≥99%。

優勢：

適合高風量、低濃度工況（如10萬m³/h風量）；

沸石耐高溫、耐水蒸氣（適合高濕度廢氣）；

分解徹底，排放濃度可低至10mg/m³以下。

缺點：

設備投資高（沸石轉輪+RTO成本是方案A的2-3倍）；

運行能耗高（RTO需持續加熱），適合VOCs濃度≥200mg/m³的工況（本案例濃度低，不推薦）。

方案C：光氧催化+活性炭吸附（備選）

原理：光氧催化（UV+TiO?）分解部分VOCs（效率30%-50%），剩余VOCs由活性炭吸附。

優勢：設備簡單，初期投資低；

缺點：

光氧催化對復雜成分VOCs（如BTEX）分解效率低；

活性炭需頻繁更換（無再生），運行成本高；

僅適合小風量、低要求場景（不推薦大風量鋼結構廠）。

三、核心參數設計：平衡效率與成本

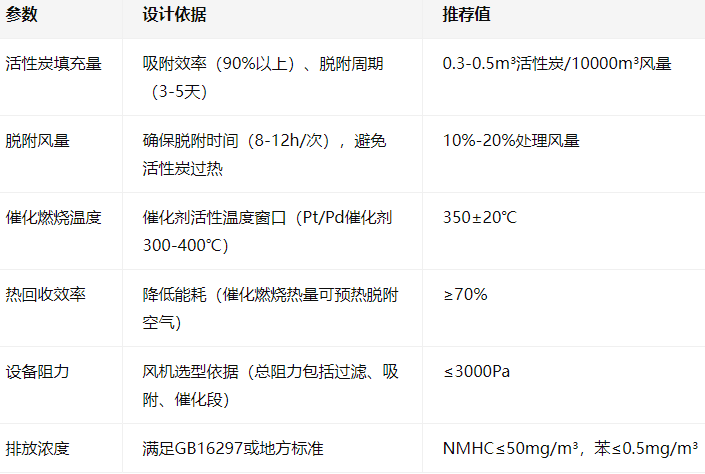

以方案A（活性炭吸附+催化燃燒）為例，關鍵參數設計如下：

鑫藍環保科技（昆山）有限公司多年來專注于鋼結構噴漆廢氣設計、制造和安裝。我們產品有RTO蓄熱焚燒、RCO蓄熱催化燃燒、CO催化燃燒、TO直燃爐、有機廢氣處理設備、冷凝回收、防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器、旋風除塵器、洗滌塔、活性炭吸附箱、靜電除油設備等。
