集裝箱焊接煙塵處理工藝-鑫藍環保

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-06-03 00:00:00【大中小】

集裝箱焊接煙塵處理工藝需結合焊接煙塵特性（粒徑小、成分復雜、含有害氣體）和生產場景（工位分散、大型工件），采用“源頭控制+高效收集+分級凈化”的復合工藝。以下是分步說明：

一、焊接煙塵特性分析

成分組成

顆粒物：Fe?O?、MnO?（占比80%-90%），粒徑分布0.1-10μm（PM10以下占70%）。

氣態污染物：O?（0.1-0.5ppm）、NO?（50-200mg/m³）、CO（20-50mg/m³）。

產生特點

瞬時濃度高（焊接點1m處可達500-1000mg/m³），受焊接工藝（如CO?焊、埋弧焊）影響顯著。

二、煙塵收集系統設計

局部排風裝置

移動式焊煙凈化器：

a. 配備萬向吸氣臂（直徑160mm，捕捉距離≥2m），吸氣臂末端安裝阻火網（孔徑5mm）。

b. 風機風量按焊接點需求配置（CO?焊：800-1000m³/h/工位；埋弧焊：1500-2000m³/h/工位）。

頂吸罩系統：

a. 適用于自動化焊接生產線，罩口風速≥1.2m/s，距焊縫高度0.5-0.8m。

b. 配套變頻風機，根據焊接信號自動調節風量（節能30%-50%）。

管道布局

主管道流速18-22m/s，支管設手動調節閥，平衡各工位風量。

水平管道每6m設清灰口，傾斜管道坡度≥5°，防止積塵。

三、煙塵凈化工藝

預處理

火花捕集：管道入口處安裝旋風分離器（效率≥85%），去除大顆粒火花（>100μm）。

降溫：夏季高溫地區設置風冷器，將煙氣溫度降至40℃以下，延長濾材壽命。

核心凈化

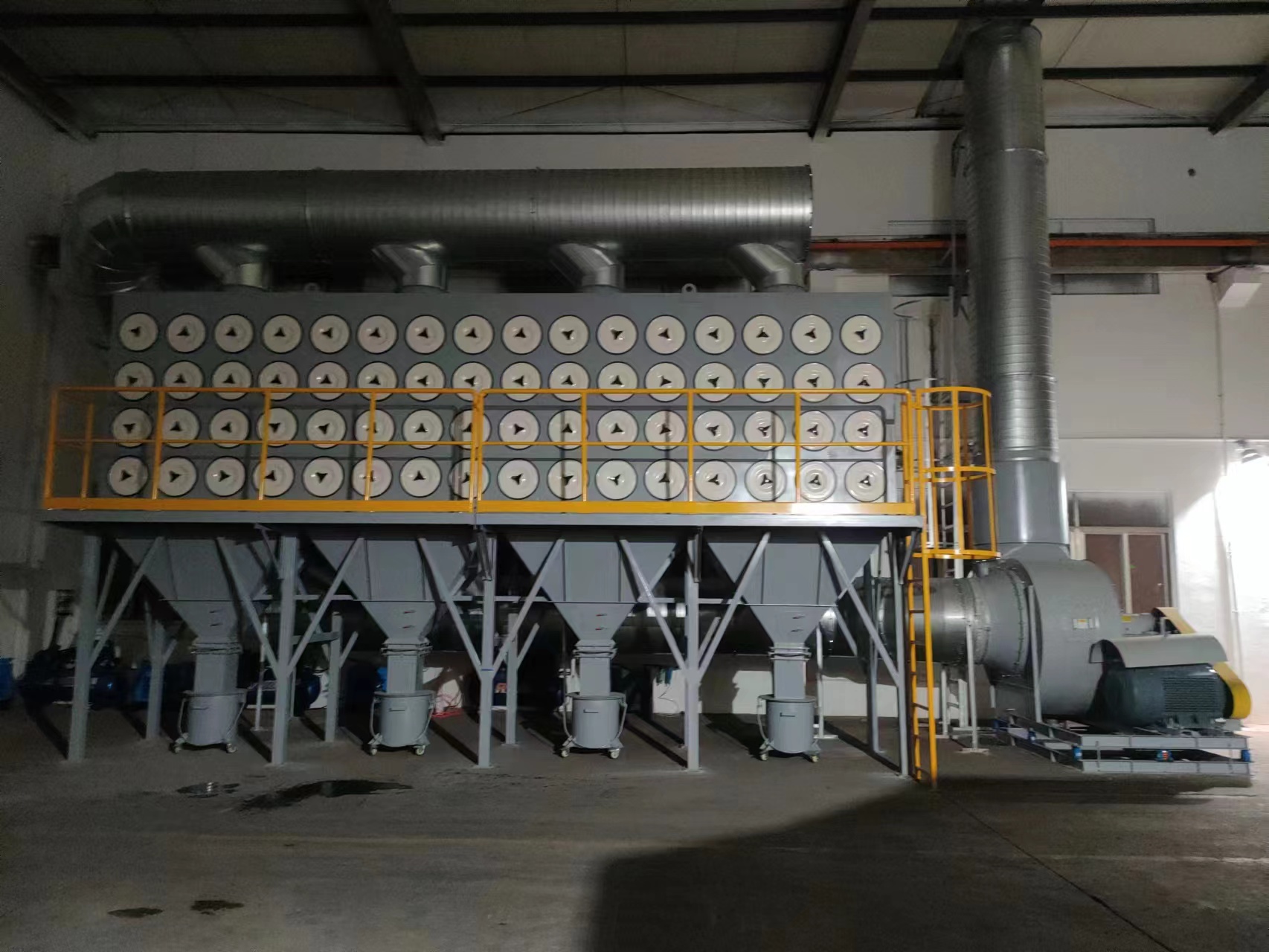

濾筒除塵器：

a.濾材選用聚酯覆膜濾筒（耐溫120℃，過濾精度0.3μm，效率≥99.9%）。

b.脈沖噴吹清灰，噴吹壓力0.5-0.7MPa，清灰周期可調（10-60s）。

活性炭吸附塔（可選）：

a.填充椰殼活性炭（碘值≥1000mg/g），處理氣態污染物（O?、NO?）。

b.吸附塔阻力≤800Pa，定期檢測出口濃度，活性炭每6個月更換一次。

末端處理

HEPA過濾：對排放要求嚴格地區，增設H13級高效過濾器（效率≥99.95%）。

光催化氧化（可選）：UV燈管分解殘留VOCs，適用于有油漆預處理線的復合車間。

四、防爆與安全措施

防爆設計

除塵器本體按GB 15577-2018要求，設泄爆片（泄壓面積≥0.1m²/m³）和無焰泄爆裝置。

管道及設備接地電阻<4Ω，法蘭跨接導線截面積≥6mm²。

消防系統

除塵器入口設火焰探測器，聯動噴淋滅火裝置（響應時間<5s）。

灰斗配置電加熱器（防結露）和振動清灰裝置（防止粉塵堆積）。

五、排放標準與檢測

執行標準

《大氣污染物綜合排放標準》（GB16297-1996）：顆粒物≤120mg/m³（15m排氣筒）。

地方標準（如京津冀）：顆粒物≤10mg/m³，NO?≤100mg/m³。

檢測頻次

每月檢測一次除塵器出口濃度，每半年委托第三方進行全項檢測（含O?、CO）。

總結

該工藝通過精準收集、高效過濾及智能控制，實現焊接煙塵達標排放，同時降低運行成本（能耗≤0.3kW·h/m³）。實際工程中需根據焊接工藝（如激光焊、機器人焊）調整吸塵罩設計，并建立設備全生命周期管理檔案，確保長期穩定運行。
