2020新年伊始，在遇到嚴重疫情沖擊和員工復工艱難的情況下，鑫藍環保勇于擔當，共克時艱，全力保障揚州客戶廢氣處理設備按時出貨和安裝，為公司新年頭單揚州線路板廢氣處理工程成功案例。下面介紹該項目廢氣處理系統設計方案。



鑫藍環保公司辦公大樓



一、項目由來

江蘇揚州某科技股份有限公司是一家柔性線路板研發商，在深圳證券交易所上市，主要從事筆記本電腦輸入設備核心部件的研發、制造和銷售，其線路板制造車間需增加配套環境治理設施，對酸、含氰、有機廢氣等有害氣體進行凈化處理。鑫藍環保很榮幸地參與了該項目的方案投標并順利中標，包括方案設計、廢氣處理設備制造、施工安裝和調試保修等服務。





圖1 揚州線路板廢氣處理設備安裝施工現場





二、廢氣處理方案編制依據



  本設計方案不限于以下文獻：

1.《中華人民共和國環境保護法》；

2.《大氣環境質量標準》（GB3095）；

3.《大氣污染物綜合排放標準》(GB16297-1996)；

4.上海市《大氣污染物綜合排放標準》(DB31933-2015)；

5.《工業企業設計衛生標準》(GBZ1-2010)；

6.《吸附法工業有機廢氣治理工程技術規范》(HJ2026-2013)；

7.《環境保護產品技術要求工業廢氣吸附凈化裝置》(HJ/T368-2007)；

8.《工業企業廠界環境噪聲排放標準》GB-12348-2008；

9.《建筑隔聲與吸聲構造》—08J931；

10.《環境保護產品技術要求通風消聲器》--HJ2523-2012；

11.《環境保護產品技術要求工業廢氣吸收凈化裝置》--HJ/T387-2007；

12.《簡明通風設計手冊》，建筑工業出版社；

13.《環保設備材料手冊》；

14.有關國家和環保局要求的設計規范及原則；

15.其他相關規范和當?shù)叵嚓P(guān)資料。

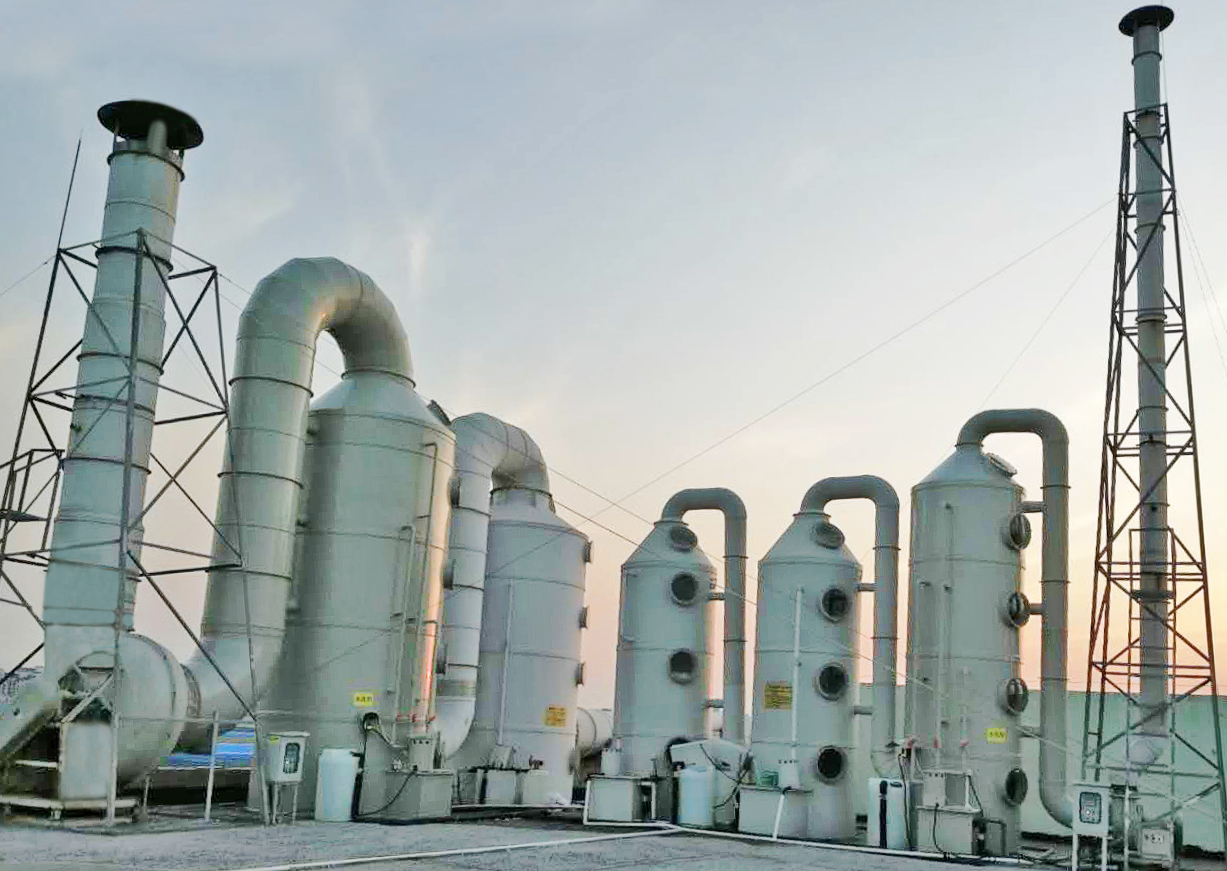

圖2 揚州線路板廢氣處理設備安裝施工現場





三、廢氣處理方案編制原則

廢氣及粉塵處理工程根據廢氣的特點以及項目的實際情況進行設計，符合環保、衛生、節能、可靠、美觀的原則。

1、所選方案工藝可靠、造價合理、運行維護經濟。綜合考慮現場的實際情況，優先采用低能耗、低運行費用、基建投資省、工期短、占地面積少、操作管理簡便的處理工藝。

2、認真貫徹執行國家關于環境保護的方針政策，遵守國家有關法規、規范、標準，根據環境管理體系要求及規范作為設計指導。

3、操作維護簡便，即在工藝流程與控制方式的設計上，考慮僅需兼管人員即可完成運行。

4、充分考慮治理過程產生的廢渣、廢水，避免造成二次污染。

5、處理站平面和高程布置要求緊湊、合理、美觀，實現功能分區，方便運行管理，節省占地。



四、廢氣處理方案設計范圍

  本廢氣處理工程包含：

1. 方案工藝流程的選擇和設計及技術要求治理目標； 

2. 環境治理設備的選型，規格，型號，參數等；制造、安裝與售后； 

3. 工程設備的運輸、安裝、調試及操作人員的培訓；  

4.系統管路、電器、自控的設計與安裝及調試。



五、廢氣處理方案排放標準

1.排放限值

處理后的廢氣放執行《電鍍污染物排放標準》(GB21900-2008)及上海市《大氣污染物綜合排放標準 (DB31933-2015)中表1標準。



2.車間廢氣種類

1）酸廢氣：主要包括H2SO4 等；

2）含氰廢氣：主要為化金線、鎳鈀金線產生的廢氣；

3）非甲烷總烴：烤箱、絲印機、刷版線、DI、曝光機、VRS、AOI、文字噴墨等，在生產過程中會有因有機溶劑揮發而產生的有機廢氣（以非甲烷總烴計）。





六、廢氣處理方案風量規劃



1、酸性廢氣風量規劃

序號	廢氣類型	需求風量（m3/h）	單套系統風量（m3/h）	系統數量（套）
1	酸性廢氣	200000	50000	4



2、含氰廢氣風量規劃

廢氣點：化金線，鍍金線。

序號	廢氣類型	設計風量（m3/h）
1	含氰廢氣	30000



3、有機廢氣風量規劃

廢氣點：烤箱、絲印機、刷版線、DI、曝光機、VRS、AOI、文字噴墨、白光區、壓合、貼合等。

序號	設備	設計風量（m3/h）
1	有機廢氣	30000





七、廢氣處理方案系統設計



(1)酸性、甲醛廢氣處理工藝流程：兩級洗滌塔處理



酸性廢氣處理原理

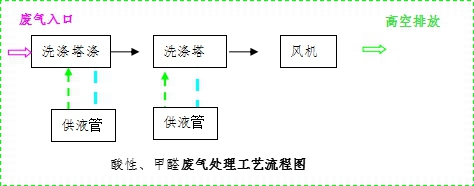

噴淋洗滌塔采用氫氧化鈉(NaOH)溶液作為吸收液來凈化酸性氣體，酸性氣體由離心通風機吸入進風段后向上動、而噴嘴噴出的中和液由上向下噴淋。從二級中噴出的中和液與上升的酸性氣體進行氣液接觸，吸收中和液往下濕淋二級填料層，使從下往升的酸性氣體得到氣液接觸吸收中和.中和液再向下淋一級填料層。再一次獲得氣液相接觸吸收中和作用;同時還增大了一級中填料的濕淋量、從而加大了該填料層的氣液比;正因?yàn)樗嵝詺怏w是自下往上升。因此通過第一級填料層的酸性氣體濃度高.這樣使高濃度的酸性氣體曲折地從填料間空隙通過向上升時，與向下流動的中和液接觸吸收中和、可使酸性氣體通過該填料層后濃度急劇下降，然后再經過一排中和液噴淋，酸性氣體與吸收液中和后，濃度再度下降;然后再通過一個填料層和一排中和液噴淋的接觸吸收中和、使酸性氣體的濃度凈化到設計的預定效果,通過防霧層經帽蓋而排入大氣。



（2)含氰廢氣處理工藝：三級次氯酸鈉處理



















含氰廢氣處理原理

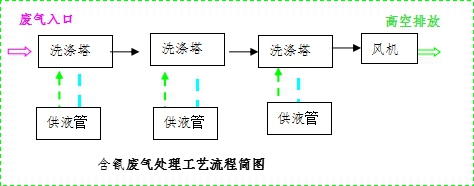

含氰廢氣噴淋塔采用氫氧化鈉(NaOH)溶液和次氯酸鈉溶液作為吸收液來凈化含氰氣體，含氰氣體由離心通風機吸入進風段后向上動、而噴嘴噴出的中和液由上向下噴淋；從第二級中噴出的中和液與上升的含氰氣體進行氣液接觸，吸收中和液往下濕淋第二級填料層，使從下往升的含氰氣體得到氣液接觸吸收中和；中和液再向下淋第一級填料層。再一次獲得氣液相接觸吸收中和作用；同時還增大了第一級中填料的濕淋量、從而加大了該填料層的氣液比。含氰氣體是自下往上升，因此通過第一級填料層的含氰氣體濃度高，高濃度的含氰氣體曲折地從填料間空隙通過向上升時，與向下流動的中和液接觸吸收中和、可使含氰氣體通過該填料層后濃度急劇下降，再經過一排中和液噴淋，含氰氣體與吸收液中和后，濃度再度下降;然后再通過一個填料層和一排中和液噴淋的接觸吸收中和，使含氰氣體的濃度凈化到設計的預定效果,后通過防霧層經帽蓋而排入大氣。

第一步，CN-在堿性條件下被NaClO氧化成CNCl， CNCl很快水解成微毒的CNO-，第二步則是繼第一步反應之后，用HClO 再將CNO-進一步氧化成N2和CO2，水噴淋產生的廢水可循環使用，定期排放，經廠內廢水處理設施處理達標后接入污水處理廠進行集中處理。



（3）有機廢氣處理工藝：過濾＋兩級活性炭塔



  有機廢氣處理原理

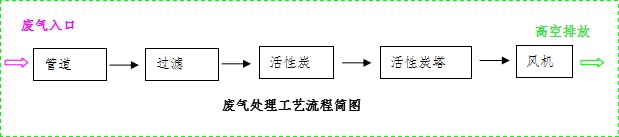

廢氣通過過濾器過濾掉顆粒物，進入兩級活性炭塔；活性炭塔的吸附裝置主要由活性炭層和承托層組成；活性炭具有發達的空隙，比表面積大，具有很高的吸附能力；廢氣經過活性炭吸附層時被吸附在活性炭上，從而達到凈化目的。





圖3 揚州線路板廢氣處理設備安裝施工現場
