制藥行業車間粉塵處理全流程解決方案-鑫藍環保

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-11-21 00:00:00【大中小】

制藥粉塵處理全流程解決方案

一、核心設計原則

1. 合規優先：嚴格契合GMP（藥品生產質量管理規范）、《大氣污染物綜合排放標準》（GB16297）、防爆標準（GB3836）及交叉污染防控要求，覆蓋藥品生產全生命周期合規場景；

2. 分級適配：基于粉塵特性（粒徑分布、易燃易爆等級、毒性分類）、產塵量及具體工藝場景（粉碎、混合、壓片、包衣、干燥等），精準匹配差異化處理技術；

3. 全鏈密封：通過設備密閉、管路密封、區域隔離等手段，最大化減少粉塵無組織排放，杜絕產品污染與人員職業健康風險；

4. 安全冗余：針對淀粉、纖維素、部分API等易燃易爆粉塵，構建 “防爆+泄爆+抑爆” 三重安全防護體系，預留應急處置冗余空間。

二、分場景解決方案

（一）源頭控制：從產塵端減少擴散（最經濟高效環節）

工藝場景	源頭控制技術	關鍵要求
粉碎 / 研磨	密閉式粉碎機+惰性氣體保護（易爆粉塵）	設備腔體全密封設計，無可見泄漏點；惰性氣體（優先氮氣）置換，氧含量嚴格控制≤8%，配置在線氧含量監測儀；符合GB 3836.1-2010 防爆設計要求
混合 / 攪拌	密閉式混合機+加料/出料密閉對接	采用食品級柔性密封接頭，加料口配備自動防塵蓋（投料后即時閉合），出料口與下游設備（壓片機、充填機）實現法蘭式密閉連接，避免轉運過程逸散
壓片 / 膠囊填充	設備自帶集成式粉塵回收裝置	壓片機/填充機內置環形集塵罩 +小型高效除塵器，集塵效率≥95%，粉塵直接回輸至原料通道或密閉收集盒，避免逸散至車間環境
投料 / 轉運	密閉投料站+真空上料系統	投料站配置HEPA H13級高效過濾單元（過濾效率≥99.97%），真空上料管采用防靜電食品級材質（表面電阻≤10?Ω），投料口設負壓吸附裝置，杜絕粉塵飛揚
干燥（噴霧干燥）	閉式循環干燥系統	含塵氣體閉環處理，尾氣排放量減少80%以上；干燥介質（空氣/氮氣）經初效+中效 + HEPA H13三級過濾，避免外部污染物侵入

（二）過程捕集：阻斷粉塵擴散路徑

1. 局部排風系統（LEV）

適用場景：粉塵產生點集中且明確（如粉碎機出料口、壓片機加料口、包衣機出料區）；

設計要點：

集塵罩采用 “貼近式” 設計（罩口與產塵點距離≤30cm），罩口風速按粉塵粒徑優化：中粗粉塵≥1.5m/s，細粉塵（粒徑≤10μm）≥2.0m/s，超細粉塵≥2.5m/s；

風管選用316L不銹鋼材質，內壁拋光處理（粗糙度 Ra≤0.8μm），避免粉塵附著堆積；風管坡度≥3°，無水平死段，轉角采用大弧度設計（曲率半徑≥風管直徑3倍），防止積塵堵塞；

防靜電強化設計：風管全程可靠接地（接地電阻≤10Ω），每隔5m設置接地端子，定期檢測接地連續性。

1. 整體通風 + 潔凈室壓差控制

適用場景：粉塵擴散范圍廣（如包衣車間、干燥車間、多設備聯動產塵區）；

設計要點：

壓差梯度精準控制：車間整體相對室外保持正壓（≥10Pa），防止外部粉塵侵入；產塵區單獨設置負壓隔離（相對相鄰潔凈區域≤-5Pa），形成 “潔凈區-過渡區-產塵區” 的壓差屏障，避免粉塵擴散至核心潔凈區；

通風參數優化：產塵車間換氣次數≥15次/h，潔凈區（D級及以上）≥20次/h，空氣經 “初效（G4）+中效（F8）+HEPA H13”三級過濾后送入，回風經中效過濾后部分回用（回用比例≤60%）。

（三）末端凈化：粉塵達標排放與回收利用

按 “粉塵特性適配 + API 回收優先” 原則選擇末端技術，確保排放達標（顆粒物排放濃度≤10mg/m³，特殊地區≤5mg/m³）：

凈化技術	適用粉塵類型	核心參數與設計要求

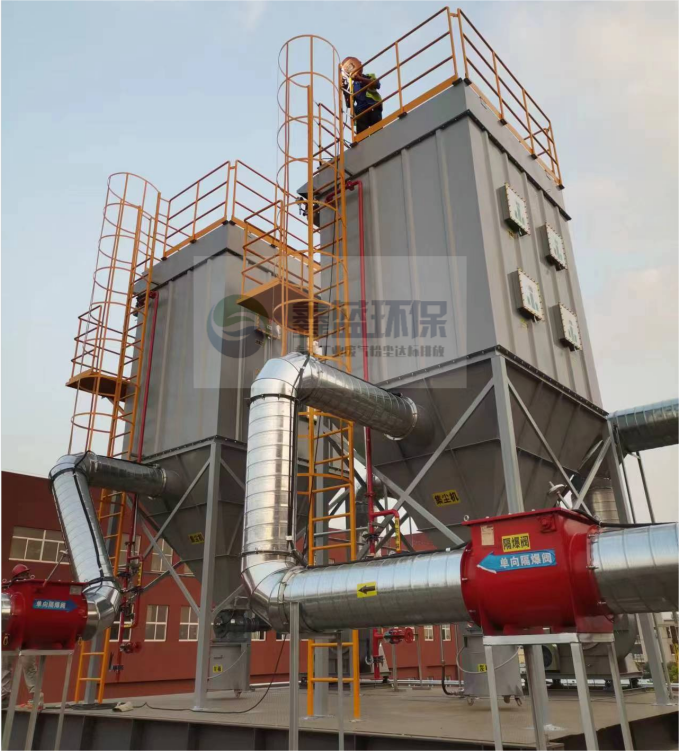

脈沖袋式除塵器（防爆型）	非粘性、中細粒徑粉塵（淀粉、乳糖、API 粉末等）	- 濾材：PTFE 覆膜針刺氈（耐溫≤260℃，除塵效率≥99.9%，容塵量≥300g/m²）；- 防爆配置：泄爆片（泄爆面積≥0.02m²/m³，爆破壓力 0.05-0.1MPa）、風管隔爆閥、惰性氣體抑爆系統（響應時間≤50ms）；- 回收設計：灰斗配星型卸料器（密閉性≥99.5%），粉塵通過密閉管路回輸至原料倉，減少 API 損耗
高效濾筒除塵器	小風量、細粉塵（實驗室小試、小型生產線、局部補集）	- 濾筒規格：HEPA H13 級玻纖覆膜，過濾風速≤0.6m/min，單筒處理風量 1000-1500m³/h；- 清灰系統：脈沖噴吹壓力 0.4-0.6MPa，噴吹間隔 30-60s，避免濾筒糊堵；- 適配場景：產塵量≤50kg/h 的工況
濕式洗滌除塵器（旋流 / 文丘里）	粘性粉塵、有毒有害粉塵（部分 API、含重金屬粉塵）	- 洗滌介質：采用與工藝兼容的溶劑（純水、專用無殘留清洗劑），pH 值控制在 6-8，避免與粉塵發生化學反應；- 處理效率：除塵效率≥99%，有毒粉塵吸收率≥95%；- 廢液處置：洗滌廢液經 “沉淀 + 精密過濾（5μm）+ 活性炭吸附” 處理后，達標排放或循環回用
靜電除塵器	大風量、超細粉塵（噴霧干燥尾氣、大型粉碎車間）	- 核心配置：防靜電極板（表面電阻≤10?Ω），火花探測 + 噴淋抑爆系統（探測響應時間≤20ms）；- 性能指標：除塵效率≥99.5%，可處理粒徑≤1μm 粉塵，適配風量 10000-50000m³/h；- 安全要求：設置氣體冷卻裝置，煙氣溫度控制在 80℃以下
活性炭吸附 + HEPA H14 過濾	含微量有毒粉塵 / 異味（部分 API 尾氣、溶劑揮發粉塵）	- 吸附材料：蜂窩狀活性炭（碘值≥800mg/g，比表面積≥1000m²/g），填充量按氣體停留時間≥0.5s 設計；- 過濾終端：HEPA H14 級高效過濾（過濾效率≥99.995%），確保尾氣無可見粉塵；- 運維要求：配置 VOCs 在線監測儀（檢測限≤0.1mg/m³），活性炭飽和后及時更換（更換周期≤3 個月）

（四）輔助安全系統

1. 防爆與泄爆體系

適用范圍：經粉塵爆炸特性測試確認的 St1-St3 級粉塵（如淀粉、木纖維、部分 API 粉末）；

配置規范：除塵器、料倉、風管等密閉設備均需設置泄爆裝置，室外安裝時泄爆口朝向安全區域（無人員通道），室內設備采用無焰泄爆裝置+隔爆閥，防止火焰沿風管傳播；設備外殼采用防爆設計（Ex tD A21 IP65）。

2. 粉塵監測與智能聯動

監測配置：車間關鍵產塵點、除塵器進出口均設置粉塵濃度傳感器（檢測限≤0.1mg/m³，符合 GB/T 18883-2002要求）；易爆粉塵區域增設氧含量傳感器（量程 0-25% VOL）、溫度 / 壓力傳感器；

聯動邏輯：粉塵濃度≥0.5mg/m³ 時，自動啟動局部排風+末端凈化系統；氧含量≥10%（易爆粉塵區域）時，切斷設備電源并啟動氮氣置換；除塵器壓差≥1500Pa 時，觸發清灰強化或濾材更換報警。

3. 防爆清潔與粉塵清掃

清潔方式：采用防爆型工業吸塵器（Ex II 2D T120℃），配備防靜電吸嘴和軟管，禁止使用壓縮空氣吹掃（避免粉塵二次飛揚形成爆炸混合物）；

清掃規范：每日下班前清潔設備表面、地面及操作臺粉塵，每周清理風管內壁及除塵器灰斗積塵，每月進行全面深度清潔，清潔記錄留存歸檔。

三、典型案例配置（適配不同產能場景）

車間類型	粉塵特性	產能適配	推薦方案組合
固體制劑粉碎車間	淀粉 + API 混合粉塵（易爆）	500-1000kg/h	密閉粉碎機+真空上料系統 +局部排風（LEV）+防爆型脈沖袋式除塵器+HEPA H13終端過濾
膠囊填充車間	細粒徑 API 粉塵（有毒）	300-800kg/h	密閉填充機+內置集塵裝置+高效濾筒除塵器+ 活性炭吸附系統+負壓隔離區
噴霧干燥車間	大風量超細粉塵（非易爆）	1000-3000kg/h	閉式循環干燥系統+靜電除塵器+HEPA H14過濾+冷凝回收裝置
實驗室小試車間	小風量多品種粉塵	≤50kg/h	移動防爆型除塵器+小型密閉投料站+局部排風罩
包衣車間	粘性粉塵 + 溶劑揮發粉塵	200-500kg/h	整體負壓通風+旋流式濕式洗滌除塵器+活性炭吸附+ 廢液處理系統
