中頻爐粉塵處理工藝全解析：技術選型、系統設計與達標方案

中頻爐作為鋼鐵、鑄造、有色金屬加工等行業的核心加熱設備，在熔化、精煉過程中會產生大量高溫、高濃度粉塵，其主要成分包括金屬氧化物、SiO?、碳化物及少量有害雜質。這類粉塵具有粒徑細、粘附性強、溫度波動大等特點，若處理不當不僅會造成大氣污染，還可能引發設備腐蝕、人員健康風險及資源浪費。本文將從工藝原理、技術對比、選型邏輯、系統設計及江浙滬地區適配方案等維度，全面解析中頻爐粉塵處理的核心要點，為企業提供可直接落地的技術參考。

  一、中頻爐粉塵的核心特性與處理難點

  1.粉塵關鍵特性

  粒徑分布：70%以上為PM10，30%-50%為PM2.5，超細粉塵易穿透常規除塵設備，收集難度大；

  物理性質：高溫狀態下具有強粘附性，冷卻后易板結，可能堵塞管道和濾材；

  成分特點：含大量可回收金屬氧化物（如鐵、鋅、鋁），具備資源化價值；部分場景含硫、氮氧化物，需協同處理；

  排放要求：江浙滬地區執行更嚴格的地方標準（如《江蘇省鋼鐵工業大氣污染物排放標準》DB32/3728-2020），顆粒物排放濃度需≤10mg/m³，部分園區要求≤5mg/m³。

  2.核心處理難點

  高溫粉塵導致設備耐熱性要求高，常規濾材易老化破損；

  粉塵粘附性強，需解決管道積灰、濾材糊袋問題；

  中頻爐冶煉負荷波動大，粉塵濃度瞬時峰值可達5000-10000mg/m³，需保證系統抗沖擊能力；

  江浙滬地區土地資源緊張，設備需兼顧高效與緊湊性。

  二、中頻爐粉塵處理主流工藝解析（原理+適配場景+優劣對比）

  1.旋風除塵工藝（預處理/初級除塵）

  核心原理

  利用離心力將粉塵顆粒從氣流中分離，含塵氣體高速旋轉時，粉塵因慣性撞擊器壁并沉降，凈化后的氣體從中心管排出。

  關鍵參數與設備

  進口風速：12-25m/s（風速過低分離效率低，過高易磨損設備）；

  設備類型：單管旋風除塵器、多管旋風除塵器（處理量大時選用）；

  耐溫范圍：常規材質≤400℃，耐高溫材質（陶瓷、耐熱鋼）≤800℃。

  適配場景

  中頻爐煙氣預處理（去除50μm以上粗顆粒，降低后續設備負荷）；

  小型中頻爐（噸位≤1噸）簡單除塵，或作為多級除塵系統的第一級。

  優缺點

  優點：結構簡單、投資成本低（約500-1500元/㎡過濾面積）、運行維護方便、無濾材損耗；

  缺點：對細顆粒（PM2.5）去除效率低（僅60%-85%），單獨使用無法滿足江浙滬地區排放標準。

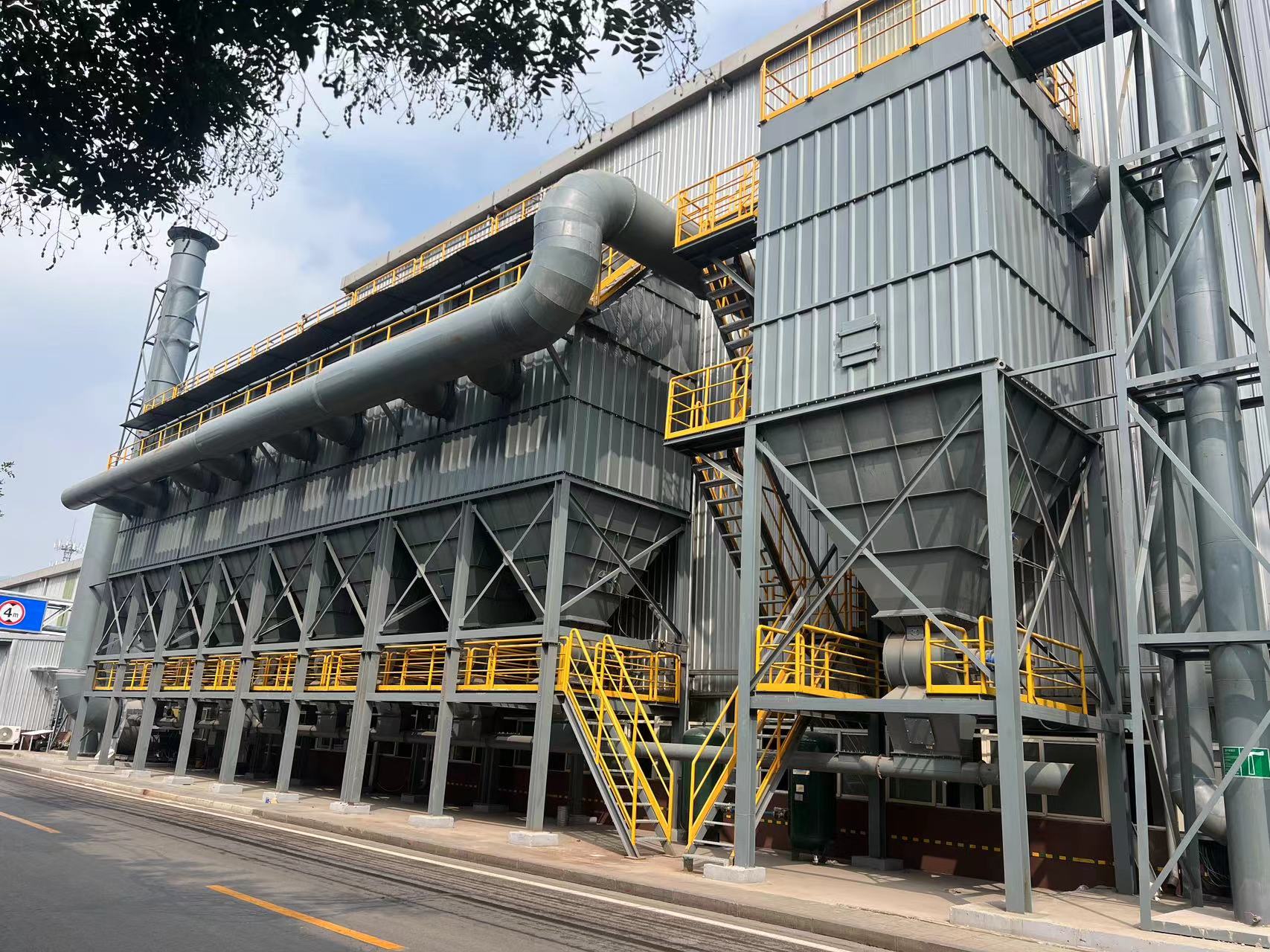

  2.布袋除塵工藝（主流核心工藝）

  核心原理

  含塵氣體通過濾袋（濾材為PTFE、PPS、玻纖等），粉塵被截留在濾袋表面，凈化后的氣體穿透濾袋排出；通過脈沖噴吹方式定期清灰，保證濾袋透氣性。

  關鍵參數與設備

  過濾風速：0.8-1.2m/min（中頻爐粉塵建議取低風速，避免濾袋堵塞）；

  濾材選擇：高溫場景（煙氣溫度＞260℃）選用玻纖濾袋，中溫場景（120-260℃）選用PPS濾袋，需防腐場景（含硫、氯）選用PTFE覆膜濾袋；

  設備類型：脈沖袋式除塵器（分倉設計，支持在線清灰，不影響連續運行）。

  適配場景

  中大型中頻爐（噸位≥1噸）主力除塵工藝，可單獨使用達標；

  對細顆粒去除要求高（排放≤10mg/m³）的場景；

  粉塵資源化回收需求（濾袋收集的粉塵純度高，可返回冶煉爐再利用）。

  優缺點

  優點：除塵效率高（≥99.9%），可處理PM2.5及以下超細粉塵；運行穩定，抗負荷波動能力強；濾袋可更換，維護成本適中；

  缺點：投資成本高于旋風除塵（約2000-4000元/㎡過濾面積）；高溫、高濕環境下濾袋壽命縮短（需定期更換，更換成本約500-1000元/㎡）。

  3.靜電除塵工藝（大型高濃度場景）

  核心原理

  利用高壓靜電場使粉塵顆粒帶電，帶電顆粒在電場力作用下吸附到陰極板或陽極板上，通過振打方式將粉塵剝離并收集。

  關鍵參數與設備

  電場風速：0.8-1.2m/s；

  粉塵比電阻：10?-10¹¹Ω?cm（中頻爐金屬氧化物粉塵比電阻適配性好）；

  設備類型：板式靜電除塵器、管式靜電除塵器（大型機組常用板式）。

  適配場景

  大型中頻爐（噸位≥10噸）或多臺中頻爐集中處理（煙氣量＞10萬m³/h）；

  粉塵濃度極高（瞬時峰值＞10000mg/m³）的場景；

  連續運行時間長（≥8000h/年）、要求低維護的重工業場景。

  優缺點

  優點：處理風量大、阻力低（運行能耗低）；除塵效率高（≥99.8%），可處理高溫?zé)煔猓?le;500℃）；無濾材損耗，維護成本低（僅需定期清理極板）；

  缺點：投資成本高（約5000-8000元/㎡收塵面積），占地面積大（不適用于場地緊張的企業）；對粉塵濕度敏感（濕度＞60%易造成極板腐蝕）；小型機組性價比低。

  4.濕式除塵工藝（特殊場景適配）

  核心原理

  通過噴淋、洗滌等方式使粉塵與水接觸，形成含塵污水，粉塵隨污水沉降，凈化后的氣體經脫水后排出。

  關鍵設備

  沖擊式水浴除塵器、文丘里除塵器（除塵效率較高，可達 95%-98%）；

  配套設備：污水沉淀池、壓濾機（處理含塵污水，避免二次污染）。

  適配場景

  中頻爐煙氣含油霧、粘性極強粉塵（布袋易糊袋的場景）；

  需同時降溫（煙氣溫度＞800℃）的場景；

  防爆要求高的場景（濕式系統無粉塵爆炸風險）。

  優缺點

  優點：除塵+降溫一體化，適配高粘性、高溫粉塵；設備投資低，結構簡單；

  缺點：產生含塵污水，需額外處理（江浙滬地區對污水排放要求嚴格，需配套污水處理系統，增加環保成本）；氣體脫水不徹底易導致管道腐蝕；除塵效率有限（難以達到≤5mg/m³的嚴格標準）。

  5.組合除塵工藝（江浙滬高標準場景首選）

  主流組合方式

  方案1：旋風除塵（預處理）+布袋除塵（核心處理）→適配中大型中頻爐，兼顧粗顆粒去除與細顆粒凈化，運行成本適中；

  方案2：旋風除塵（預處理）+靜電除塵（核心處理）→適配大型高濃度場景，處理風量大、能耗低；

  方案3：旋風除塵+布袋除塵+活性炭吸附→適配含少量VOCs或異味的中頻爐場景（如鑄造行業），滿足“粉塵+異味”雙重達標。

  組合工藝優勢

  分級處理，降低單設備負荷，延長核心設備壽命（如布袋、極板）；

  除塵效率可達99.95%以上，排放濃度≤5mg/m³，滿足江浙滬地區最嚴格標準；

  靈活適配不同粉塵特性，抗沖擊能力強。

  三、中頻爐粉塵處理系統設計關鍵要點（避免常見問題）

  1.煙氣收集系統設計

  捕集方式：中頻爐爐口采用半密閉罩+側吸罩組合，捕集效率≥90%；爐體加料口、出鐵口設置局部集氣罩，避免粉塵外逸；

  管道設計：管道風速≥18m/s（防止粉塵沉積），采用耐磨材質（如耐磨陶瓷內襯），彎頭角度≥90°，減少積灰死角；

  降溫措施：煙氣溫度＞260℃時，在除塵器前設置冷卻器（水冷或風冷），將溫度降至濾材耐受范圍（避免濾袋燒毀）。

  2.核心設備參數設計

  布袋除塵器：過濾面積=煙氣量（m³/h）÷過濾風速（m/min）÷60，預留20%冗余；清灰壓力0.3-0.5MPa，清灰周期30-60秒（根據粉塵濃度調整）；

  靜電除塵器：收塵面積=煙氣量（m³/h）÷電場風速（m/s）÷3600×1.2（冗余系數）；電場電壓60-72kV，電流100-300mA；

  風機選型：根據系統阻力（管道+除塵器阻力）+煙氣量，選擇耐高溫風機（≥200℃），風壓預留10%冗余。

  3.輔助系統設計

  清灰系統：布袋除塵采用脈沖噴吹清灰（分倉設計，支持在線清灰），靜電除塵采用機械振打+電磁振打組合清灰；

  灰處理系統：采用螺旋輸送機+儲灰倉+卸灰閥（星型卸料器），儲灰倉需設置料位計和防拱裝置（避免粉塵板結）；

  防腐防爆：含硫、氯粉塵場景，設備采用碳鋼+防腐涂層（如PTFE）；粉塵濃度達到爆炸極限的場景（如鋁粉、鋅粉），設置防爆閥和惰性氣體保護系統。
