蝕刻線廢氣處理是一個復雜但至關重要的環保工程問題。蝕刻工藝（無論是半導體、PCB還是金屬加工）產生的廢氣通常具有成分復雜、腐蝕性強、含有毒有害物質等特點，必須進行高效、可靠的處理。



  以下將系統性地介紹蝕刻線廢氣處理的典型工藝、技術選擇、系統設計要點及發展趨勢。

  一、蝕刻廢氣主要來源與成分

  酸性蝕刻：

  工藝：使用HCl、H?SO?、HNO?、HF、H?PO?等酸性溶液。

  廢氣成分：氯化氫、硫酸霧、氮氧化物、氟化氫、磷酸霧等酸性氣體，以及酸性水蒸氣。

  堿性蝕刻：

  工藝：使用氨水、NaOH等堿性溶液。

  廢氣成分：氨氣、有機胺類、堿性氣溶膠等堿性氣體。

  干法蝕刻（等離子蝕刻/RIE）：

  工藝：使用CF?、SF?、Cl?、BCl?等反應氣體在等離子體作用下進行。

  廢氣成分：全氟化合物、含氟/氯/硫的酸性氣體、未反應的劇毒/腐蝕性氣體，以及顆粒物。

  通用成分：

  揮發性有機物：來自光刻膠、清洗溶劑等。

  顆粒物：蝕刻反應生成的微小固體顆粒。

  熱量與水汽：工藝槽通常加熱，產生大量濕熱廢氣。

  二、核心處理工藝與技術

  蝕刻線廢氣處理通常是“分類收集、分質處理、組合工藝”的系統工程。

  第一步：廢氣收集與預處理

  源頭分類收集：

  將酸性、堿性、有機、劇毒（如干法蝕刻）廢氣通過獨立的管道系統分開收集，避免在管道內發生化學反應或爆炸。

  預處理（必要步驟）：

  除霧/除濕：使用冷凝器或除霧器 降低廢氣溫度和濕度，防止后續處理單元因水汽過載失效，并回收部分水分和熱量。

  除塵：對于含有顆粒物的廢氣（如干法蝕刻），采用過濾器或濕式洗滌進行初步去除。

  第二步：主體處理技術（根據廢氣性質選擇）

  A.針對酸性/堿性廢氣（濕法蝕刻主體）

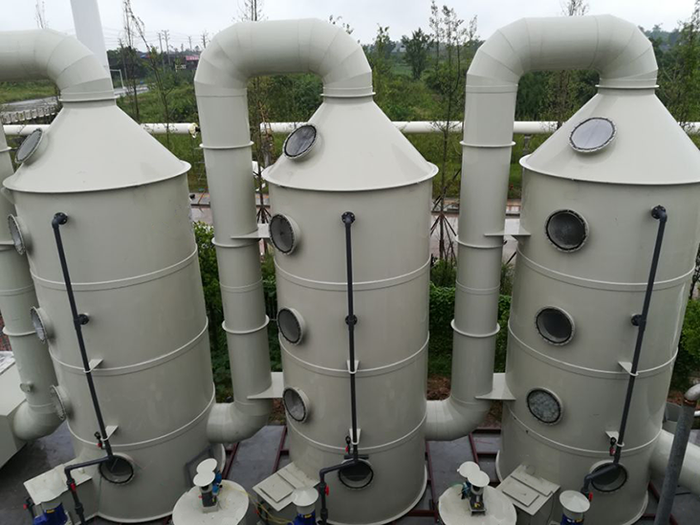

  核心工藝：濕式洗滌塔

  原理：廢氣與噴淋的化學吸收液在填料層中逆流接觸，發生酸堿中和反應。

  類型：

  酸洗塔：用NaOH等堿液吸收HCl、HF、NOx等酸性氣體。

  堿洗塔：用稀硫酸等酸液吸收NH?等堿性氣體。

  多級串聯洗滌塔：針對復雜成分（如同時含HF和NOx），可能采用“堿洗+氧化還原”等多級處理。

  優點：技術成熟，處理效率高（>95%），適用于高濃度、大風量廢氣。

  缺點：產生含鹽廢水，需配套污水處理系統；能耗較高（風機、泵）。

  B.針對有機廢氣（VOCs）及惡臭

  核心工藝（根據濃度、風量、經濟性選擇）：

  活性炭/沸石轉輪吸附濃縮+熱氧化：

  適用于大風量、低濃度的VOCs廢氣。先通過轉輪吸附濃縮（10-20倍），再將濃縮后的高濃度氣體送入小型化的熱氧化爐徹底分解。

  高效、節能，是目前主流的先進組合工藝。

  熱氧化法：

  直接燃燒、蓄熱式燃燒、催化燃燒。適用于中高濃度VOCs或劇毒有害氣體（如干法蝕刻尾氣中的PFCs）。

  RTO/RCO能實現95%—99%以上的破壞去除率，并回收熱能。

  其他：對于特定組分，也可采用生物處理、等離子體等技術，但在蝕刻行業應用相對較少。

  C.針對劇毒/特殊氣體廢氣（干法蝕刻主體）

  核心工藝：專用燃燒/濕式處理系統

  對于CF?、SF?、NF?等全球變暖潛能值極高的PFCs氣體，需要專用的高溫燃燒分解器，確保其完全分解為CO?、HF等，再接入濕式洗滌塔處理HF。

  對于Cl?、BCl?等，通常采用專用濕式洗滌塔（如用NaOH溶液進行水解和中和）。

蝕刻線廢氣處理沒有“一刀切”的方案，必須根據具體的工藝配方、廢氣組成、濃度、風量以及當?shù)嘏欧艠?biāo)準進行定制化設計。成功的核心在于“精準分類、高效預處理、選擇合適的核心工藝組合、注重系統可靠性與安全性”。
