氣箱脈沖袋式除塵器-鑫藍環保

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-06-17 00:00:00【大中小】

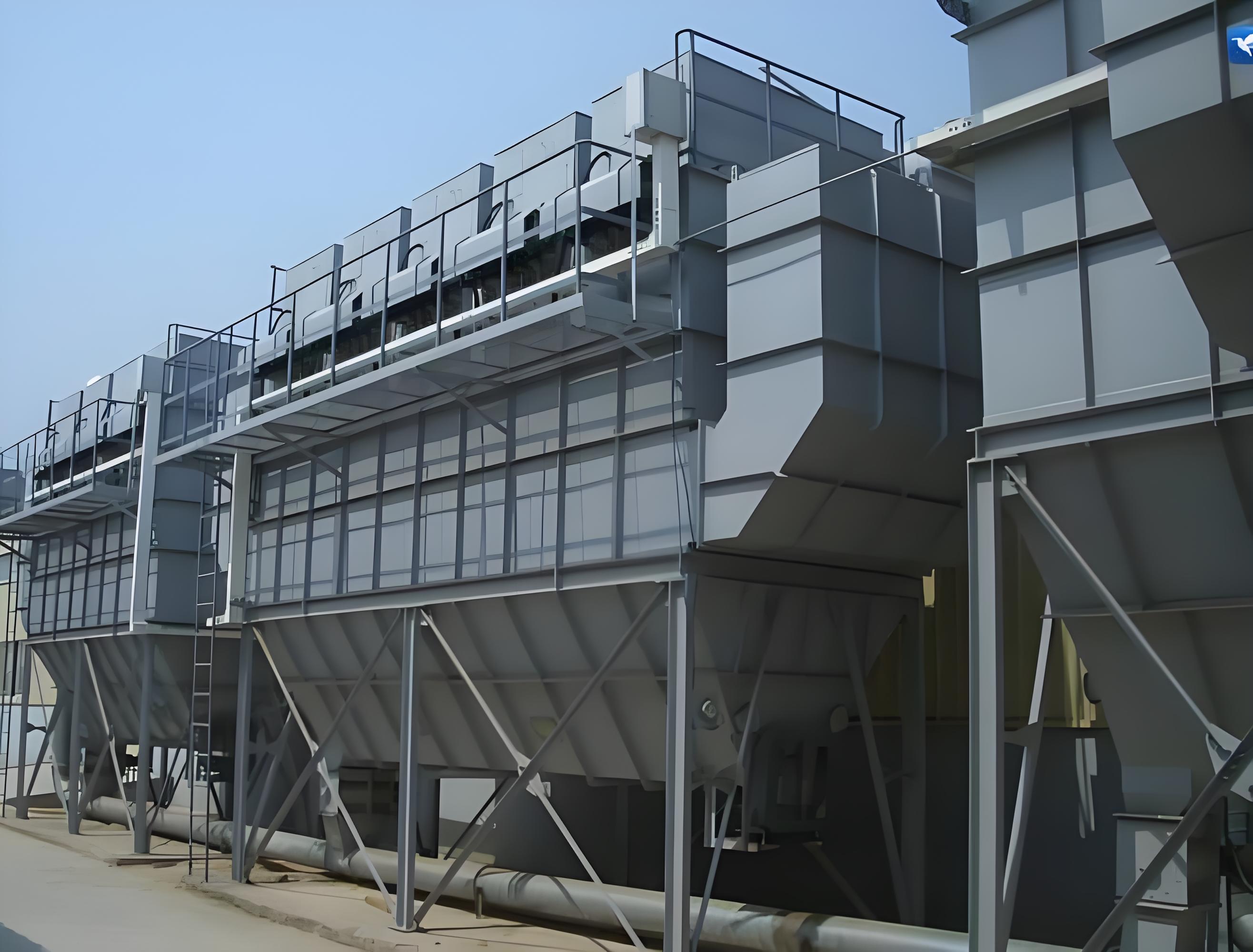

氣箱脈沖袋式除塵器是一種高效、可靠、應用非常廣泛的工業除塵設備，主要用于捕集干燥、非纖維性的粉塵。它的名字揭示了其核心工作原理和結構

特點：

袋式：核心過濾元件是濾袋（通常由滌綸、諾梅克斯、PPS、PTFE等材料制成）。含塵氣體穿過濾袋時，粉塵被阻留在濾袋外表面（或內表面，取決于設計），凈化后的氣體排出。

脈沖：采用壓縮空氣脈沖噴吹的方式清除濾袋上積聚的粉塵（清灰）。壓縮空氣在極短時間（0.1-0.2秒）內高速噴入濾袋，使其瞬間膨脹抖動，將粉塵抖落。

氣箱：這是其區別于其他脈沖袋式除塵器的關鍵結構特征。除塵器被分隔成若干個獨立的箱室。每個箱室都配有：

一定數量的濾袋（安裝在同一花板上）。

一個或多個脈沖閥。

一個與凈氣室相連的出口提升閥（或切換閥）。

一個獨立的清灰氣包。

核心在于：清灰時，該箱室的出口提升閥會首先關閉，將該箱室從氣流中隔離出來，形成一個相對封閉的“氣箱”。然后脈沖閥開啟，壓縮空氣只對該箱室內的濾袋進行噴吹清灰。清灰完成后，提升閥再打開，該箱室重新投入過濾運行。

核心工作原理流程：

過濾：含塵氣體從除塵器下部或中部進氣口進入各箱室。氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體進入濾袋內部，向上匯集到凈氣室，再經出口排出。

清灰觸發：隨著濾袋表面積灰增厚，除塵器的阻力（壓差）逐漸升高。當阻力達到預設值（或按設定時間間隔），控制系統啟動清灰程序。

隔離（氣箱形成）：控制系統首先關閉一個箱室的出口提升閥，將該箱室與主氣流通道隔離。此時該箱室停止過濾。

脈沖噴吹：短暫延遲后（確保閥門關閉到位），控制該箱室的脈沖閥瞬間開啟。壓縮空氣從氣包經噴吹管上的噴嘴，高速噴入濾袋內部（通常是從袋口向下），使濾袋急劇膨脹并產生強烈的抖動和逆向氣流。

粉塵剝離：脈沖噴吹的沖擊力和逆向氣流將濾袋外表面的粉塵層剝離，落入下方的灰斗中。

恢復過濾：噴吹結束后（通常只持續零點幾秒），該箱室的出口提升閥重新打開，恢復過濾狀態。

循環清灰：控制系統按順序（離線清灰）或選擇性地（在線清灰，但氣箱式多為離線）對下一個箱室重復步驟3-6，直到所有需要清灰的箱室都完成一次清灰循環。

主要結構組成：

箱體：鋼結構主體，分隔成若干獨立箱室。

花板：用于固定濾袋，分隔含塵氣室和凈氣室的關鍵部件，要求平整、密封、堅固。

濾袋和袋籠：濾袋是核心過濾元件；袋籠（骨架）支撐濾袋防止塌陷，保證過濾和清灰效果。

清灰系統：

氣包：儲存壓縮空氣，保證噴吹壓力穩定（每個箱室通常有自己的小氣包）。

脈沖閥：控制壓縮空氣噴吹的關鍵閥門（如淹沒式脈沖閥）。

噴吹管：連接脈沖閥，管上開有對準濾袋中心的噴嘴。

壓縮空氣源：提供清灰動力（需配備干燥凈化裝置）。

提升閥/切換閥：用于隔離箱室，實現離線清灰。

進出風口：含塵氣體入口和凈化氣體出口。

灰斗：收集清灰下來的粉塵，通常配有料位計、插板閥、卸灰閥（星型卸料器、氣動/電動閘閥）等。

控制系統（PLC/DCS）：控制清灰順序、噴吹參數（間隔、周期、壓力）、壓差監測、溫度監控、閥門動作、卸灰等。

突出特點與優勢：

高效離線清灰： “氣箱”結構實現了真正的離線清灰。清灰時該箱室無過濾氣流干擾，清灰更徹底，對濾袋損傷小，清灰能耗低（比在線清灰所需壓力低）。

處理風量大：模塊化設計，可以通過增加箱室數量輕松擴大處理能力。

運行阻力穩定：離線清灰徹底，能有效控制設備運行阻力在較低水平。

濾袋壽命長：清灰徹底且離線進行，減少了濾袋的機械磨損（與氣流沖刷相比）。

高除塵效率：對于亞微米級粉塵也有很高的捕集效率，通常>99.9%。

維護方便：箱室設計允許單獨隔離某個箱室進行在線檢修、更換濾袋，而不影響其他箱室的運行。

適應性強：通過選擇不同的濾料（如耐高溫、耐腐蝕、防靜電、拒水防油等），可適應各種復雜工況（高溫、高濕、腐蝕性、易燃易爆粉塵等）。

主要應用領域：

氣箱脈沖袋式除塵器幾乎適用于所有產生干燥粉塵的工業領域，例如：

水泥行業：生料磨、水泥磨、煤磨、篦冷機、破碎、包裝、輸送等。

鋼鐵冶金：高爐、轉爐、電爐、燒結機、球團、焦化、原料處理、耐火材料等。

電力行業：燃煤鍋爐煙氣除塵（需考慮脫硫脫硝影響）、輸煤系統。

化工行業：化肥、炭黑、塑料、橡膠、制藥、農藥等生產過程中的粉塵收集。

食品行業：面粉、飼料、糖、奶粉等加工過程中的粉塵收集。

木材加工：鋸木、砂光、刨花板、纖維板生產等。

有色金屬：鋁、銅、鉛、鋅等的冶煉和加工。

機械制造：鑄造、噴砂、焊接煙塵等。

垃圾焚燒：煙氣凈化。

總結：

氣箱脈沖袋式除塵器憑借其獨特的“分室離線脈沖噴吹”結構，實現了高效、穩定、低耗的清灰，保證了優異的除塵效果和較長的濾袋壽命。其模塊化設計使其具有強大的處理能力和良好的維護性，成為當前工業粉塵治理領域的主力設備之一。在選擇和使用時，需要根據具體的粉塵特性（粒徑、濃度、濕度、溫度、成分等）、處理風量、排放要求、現場條件等來確定型號、濾料材質、清灰參數等關鍵要素。
